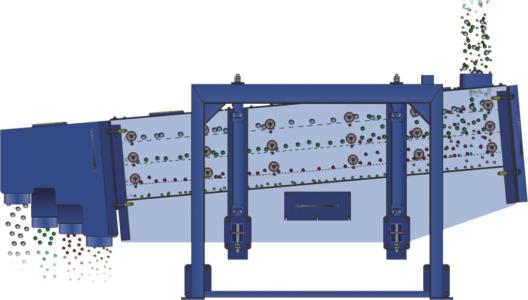

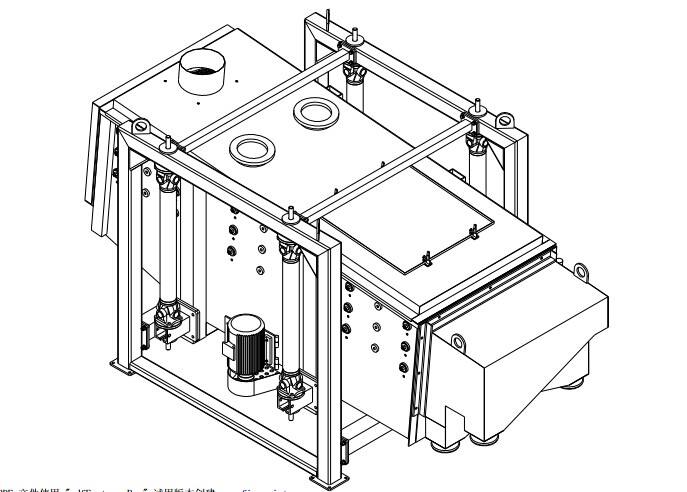

方形搖擺振動篩產品簡介方形搖擺振動篩是一種新型的高標準篩分設備，又叫搖擺振動篩。它是由電機通過三角帶帶動偏心機構運轉，使篩箱部分在水平面內作平面搖動，篩箱運動軌跡接近傳統手工篩分時篩子的運動軌跡，篩箱搖擺行程可以分檔調節；篩網下面配有高彈性振打球，使物料更加不易堵孔；工作時篩體對物料顆粒的作用力小，物料靠自重透篩，所以篩分過程中對物料損傷小，特別適用于對流動性好、易碎物料進行篩分。方形搖擺振動篩分機為全密封結構，整體結構較緊湊，篩分效率、篩網利用率高，篩網壽命長、工作噪音低、安裝可吊式、座式，使用方便。無污染，是一種理想的環保型篩分設備。它可廣泛使用于化工、陶粒、醫藥、冶金、礦山、糧食等行業中對細粒物料的精確分級。方形搖擺振動篩工作原理特殊平衡方式，可調節振幅設計，用戶可自行調節***佳振幅,一級皮帶傳動,簡單可靠,下部換帶方便、快捷,**限度降低故障率,高鋼性重型篩船、堅固耐用,內部流線型設計，無物料沉積，無交叉污染,采用高彈性復合材料作為彈性支撐板，滑動支撐板改為彈性支撐，有效降低噪音（150-210采用石墨半球作為支承）,傳動系統與篩船整體可懸吊在建筑物預制吊構上。方形搖擺振動篩特點1、篩分效率高2、篩網利用率高3、占地空間小4、安裝使用方便5、處理能力大，易用于流水線生產配套6、無污染，噪音低方形搖擺振動篩用途主要適用于糧食、食品、化工、制糖、陶粒、采礦、醫藥、冶金、建材、礦山、造紙等多種行業的高效篩選設備。方形搖擺振動篩設計特性精細篩分機的設計是目前***有效的模擬了人工篩分運動的有效原理（篩分精度、效率、篩網壽命均是常規圓篩的5-10倍），符合所有精細與超細范圍的粉末與微粒狀物料，特別適合難以處理的物料。方形搖擺振動篩結構組成精細篩分機，它主要是由篩箱、驅動裝置、篩架、支撐架和減振裝置等組件構成。（1）篩箱包括篩框、篩網、篩格、彈簧卡和彈跳球等組件，其中，篩框上安裝有上、下兩層篩網，篩網通過設置在篩格周邊上的彈簧卡張緊在篩格上，彈跳球設置在篩格的方格內；（2）驅動裝置包括驅動器、電動機、鎖緊套、鎖緊圓螺母、止動墊圈和錐套等組件，其中，錐套固定在篩框上，驅動器的驅動軸設置在錐套內并通過鎖緊套來連接固定其位置。 本實用新型精細篩分機與現有篩分機相比具有結構先進實用、性能穩定可靠、安裝調試方便、制造費用低等優點。方形搖擺振動篩技術參數層數型號篩面規格（寬*長）（mm）篩箱行程電機A(mm)B（mm）C（mm）D（mm）重量功率（KW）轉速1FYBS1000*1400FYBS1000*2100FYBS1000*3000FYBS1500*2100FYBS1500*3000FYBS1500*3600FYBS1200*36001000*14001000*21001000*30001500*21001500*30001500*36001200*360063.563.563.563.57676761.51.51.51.52.25.55.5960960960960960960960273132854484346042325098526396296210351003136213521327116811561194170817781956246412001200125117591892204825567159801200138013402410202022FYBS1000*21002FYBS1000*30002FYBS1500*21002FYBS1800*36002FYBS1500*30002FYBS1500*36001000*21001000*30001500*21001800*36001500*30001500*360063.57663.57676761.5447.57.57.596096096096096096037434575372853054765536511211317133015001397136813081270178122561956203213781546194624592159215914001840171038802780318033FYBS1000*21003FYBS1500*30003FYBS1800*36003FYBS2000*50001000*21001500*30001800*36002000*500063.57676925.55.57.51196096096096048544765520054001422139115002000143519562400275015492159250028102150320041705500
